【晨皓控股】威能空气源热泵施工案例丨空调地暖一体机,我家也想这样装

返回列表 来源:晨皓控股 查看手机网址
扫一扫!【晨皓控股】威能空气源热泵施工案例丨空调地暖一体机,我家也想这样装扫一扫!
浏览:- 发布日期:2019-10-14 10:29:06【

随着国家不断出台煤改电、气改电等政策,通过天然气调价、限量使用等措施,提倡节约能源。相比燃气壁挂炉,能源效率高3-4倍并可以节约采暖费用40%左右的威能空气源热泵产品应运而生。

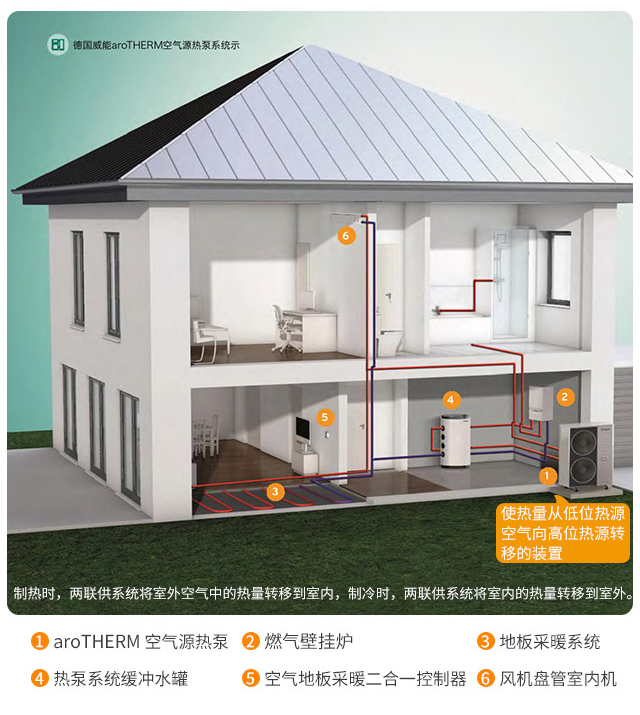

威能空气源热泵中央空调、地暖两套系统合二为一,1个主机,1套控制系统,既可以控制制冷也可以控制采暖,一键操控,即使是老人小孩都可以轻松搞定。



Part 1
项目概述


项目地址:鼓楼燕江园小区

户型情况:独栋别墅2层

建筑面积:220平米

户型结构:一楼餐客厅、厨房、卫生间、茶室、储藏室;二楼卧室、卫生间、衣帽间。

业主需求:全屋冷暖空气,冬天地暖夏季中央空调生活热水,卫生间厨房热水供应,即开即热;要求节能环保、安全、操作使用方便简单。

Part 2
解决方案



在详细勘察了项目现场情况以及跟业主做了详细沟通以后,我们设计师推荐给业主威能空气源热泵地暖中央空调二联供系统解决方案,可以全方位满足业主需求。
威能空气源热泵主要消耗用电,考虑到项目地220V电源,我们配置两台5匹室外机。 一楼为餐厅、客厅、厨房、卫生间、茶室休闲室和储藏间,配置4台风机盘管分别安装在餐厅、客厅、厨房和茶室;二楼3个卧室一个大过道,配置4台风机盘管内机分别安装在3个卧室及过道,这样家里每个活动区域都可以满足制冷,实现夏季舒适温度。地暖选择全屋铺设,两组分集水器分别装在一楼厨房和二楼卫生间。

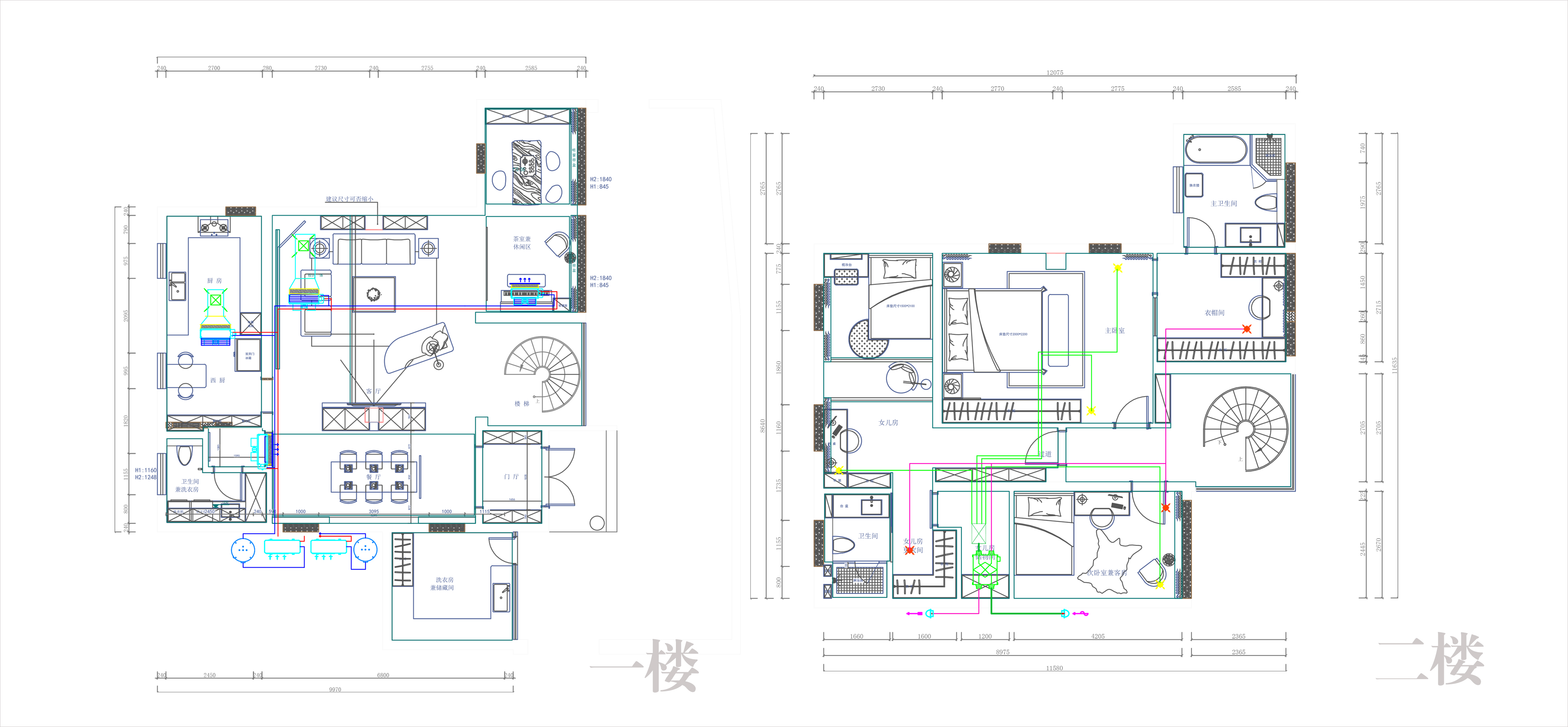

金陵小区威能空气源热泵施工设计图晨皓控股

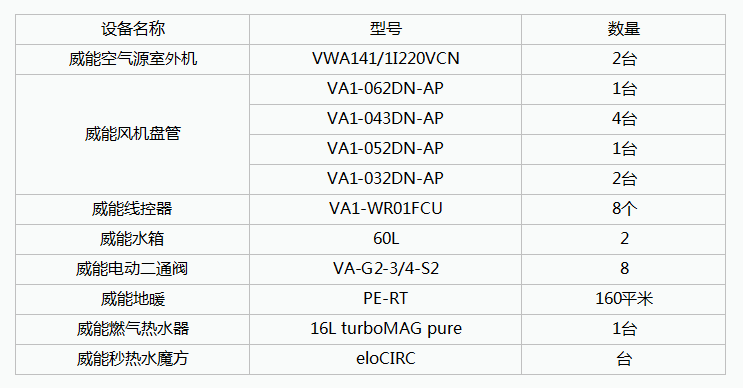

本项目主要设备配置

晨皓控股 南京金陵小区威能空气源热泵方案配置

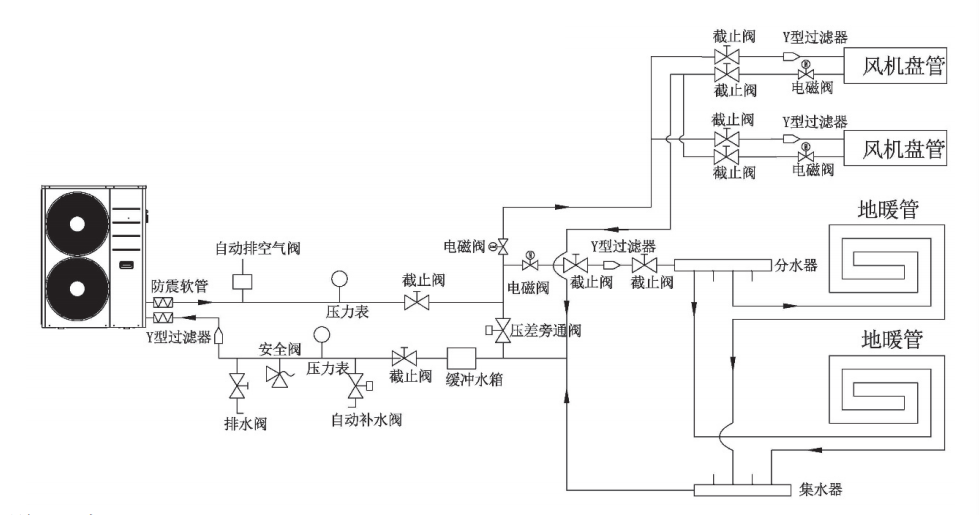

威能空气源二联供系统管路链接示意图


晨皓控股威能空气源热泵管路链接示意图


威能空气源热泵系统水的循环流程
从室外机出来的冷水或热水,通过水系统供水管道送入室内机和地暖盘管 ;室内机和地暖盘管参与室内空气的热湿交换,放出或吸收热量,来达到为房间制冷制热的目的;换热后的回水经过回水管道送入室外机,重新开始下一个循环。



Part 3
威能优势



业主认可了更加节能环保的空气源热泵解决方案,同时对威能品牌非常认可,很快就确定就把项目方案确定了下来。



威能在采暖行业有140多年的历史,在壁挂炉领域是家喻户晓。其实,威能在热泵这样的新能源产品研发上也有40多年历史,知名度也很高。威能在全球已经有15万的热泵用户,无论在生产还是安装使用方面都有非常成熟的检验。在不久的未来,空气源热泵产品,在欧洲将成为替代传统燃气采暖,成为主流的采暖方式。

晨皓控股 威能空气源热泵

威能

产品


1. 配置,完美品质。威能空气源热泵产品采用高配置,全直流变频技术;一级能效产品,大大超过国家能效标准。
2. 锅炉联动功能。锅炉联动控制的产品,采暖模式可以同时启动地暖和风盘,保证深冬舒适度。冬夏自动转换,热泵锅炉自动切换,最大程度节能。
3. 一个控制器、极简操作无论是制冷还是采暖,都只需一个控制器调节,省去复杂的操作,一键开关, 老人孩子均可轻松操控和锅炉联动系统自动切换,无需操作。
4. 八重静音,全方位降噪通过八重静音技术和全方位的降噪技术,将设备噪音降到行业新低点,比同类产品噪音低6-10分贝。
5. 设计小巧,安装简单设计紧凑小巧,外机最小的占地空间仅0.36平米,外观由威能集团统一设计。安装简单,无需冷媒接管经验。

晨皓控股-威能空气源两联供系统 地暖 中央空调-3


Part 4
施工现场



业主家房屋为老小区户型,拆除原来的装修,并由装饰公司对房屋结构进行改造以后,我们的空气源二联供系统也开始进场施工了。

装饰公司水电进场施工的时候,我们的中央空调、地暖也同时进场施工。整个工程分为隐蔽施工收尾验收施工两部分。装修开始中央空调和地暖先进场做隐蔽施工,等装修快结束,我们再次进场进行收尾施工,主要是空调风口安装、控制器安装、热水器、水魔方安装,以及进行最终系统调试。
我们本方案主要介绍隐蔽工程部分施工,空气源热泵室内外机安装、地暖安装

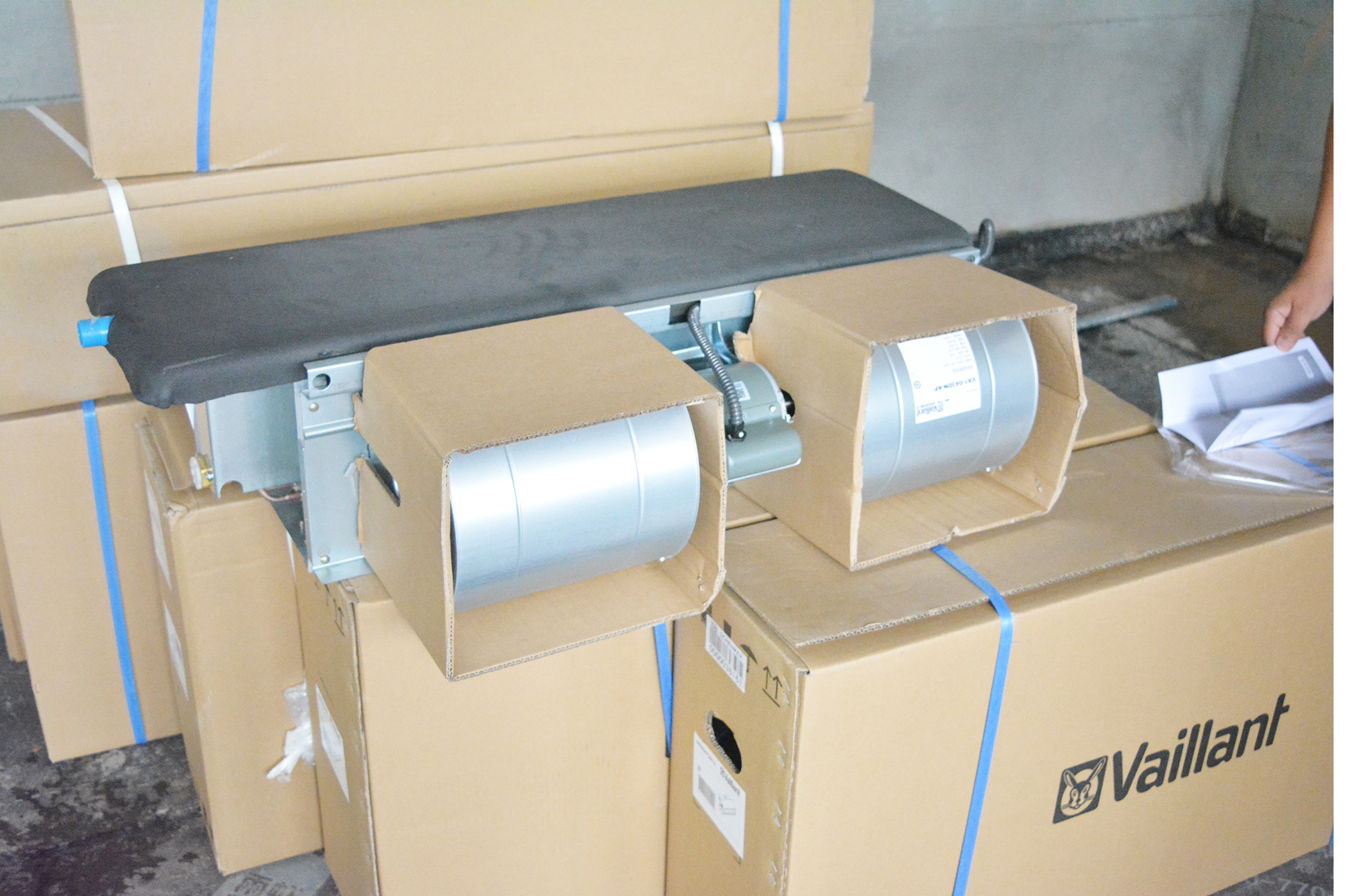

设备材料进场

施工当天,威能空气源热泵两台主机、8台风机盘管、2台水箱、8个线控器、8个二通阀送货到现场。PPR供回水管、保温管、冷凝水管、线管、弯头等配件也由施工师傅带到现场。


晨皓控股 金陵小区威能空气源热泵施工

晨皓控股 金陵小区威能空气源热泵施工


风机盘管安装


风机盘管安装之前,先根据图纸确定安装位置,风口的朝向,进行定位


晨皓控股 金陵小区威能空气源热泵施工

出风口设置在主要活动区域或负荷较大的区域;进风口和排风口无障碍物,气流分布合理;风机盘管不带提升泵,须考虑封盘底部与吊顶间的高度,保证冷凝水顺利排放

晨皓控股 金陵小区威能空气源热泵施工

若吊顶空间较大,风机盘管必须设计回风管,回风管与回风口之间须使用柔性连接;在离主机较远或容量较大的风机盘管上设置三通阀


风机盘管安装要平稳牢固,不影响设备吸排风

晨皓控股 金陵小区威能空气源热泵施工

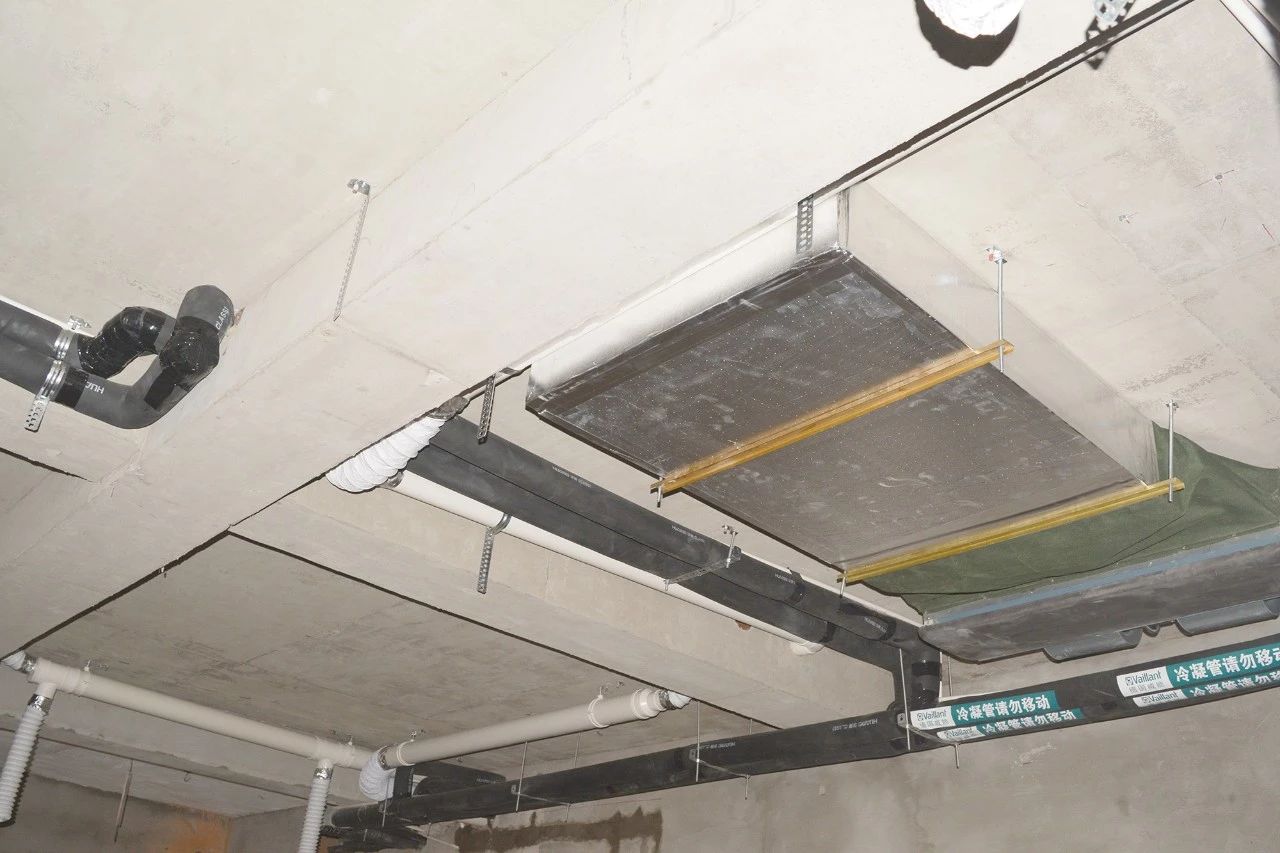

风机盘管吊装顶部水平,采用不小于M8的丝杆吊装,风机盘管和管道连接时宜采用柔性接头;若掉吊顶空间大于1立方米,须安装回风箱;风机盘管与风口之间应采用软接连接,接口下方应预留维修口。安装完的风机盘管应采用适当的方式保护,防止后期损坏及杂物侵入。




供回水管安装


供回水管采用PPR管,热熔技术连接。根据主机功率大小和管道流速要求,本方案主管采用40mm管径,支管采用25mm管径。保温采用40mm保温管。

晨皓控股 威能空气源热泵施工案例

供回水管的安装要求布局合理,安装规范。水管做保温,保温必须完整,水管路中的配件也必须保温处理。保温与管材尺寸须匹配,间隙小于1mPPR水平管道固定支架间距在50~80cm之间,立管一般为80~120cm;固定支架必须采用与管径配套管卡,管卡与管道之间应采用软材料隔离PPR;熔接须进行加热插接,确保连接处的密封性能;管道穿墙须安装保护套管,且保温完整无破损。

晨皓控股 威能空气源热泵施工案例

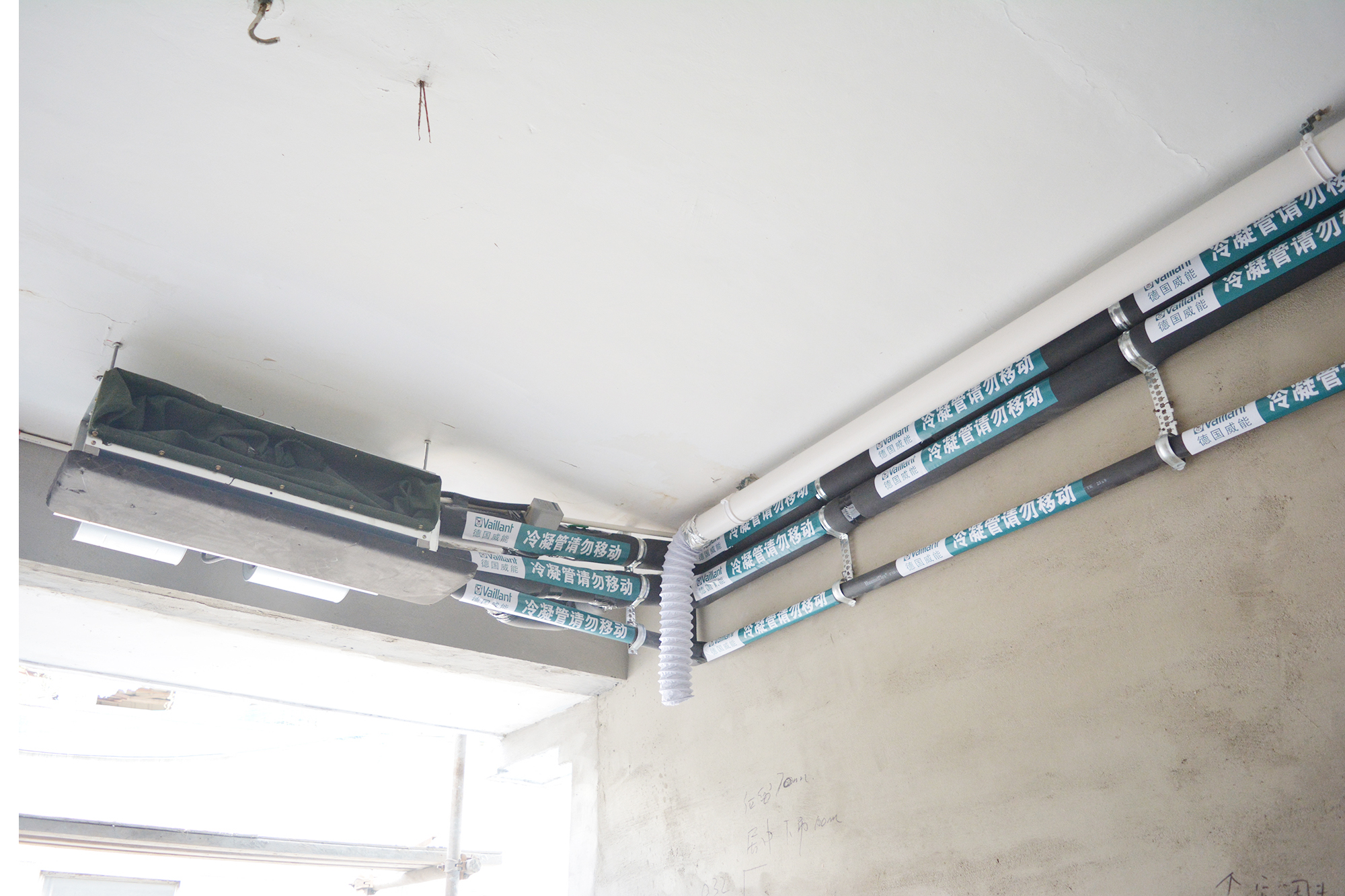

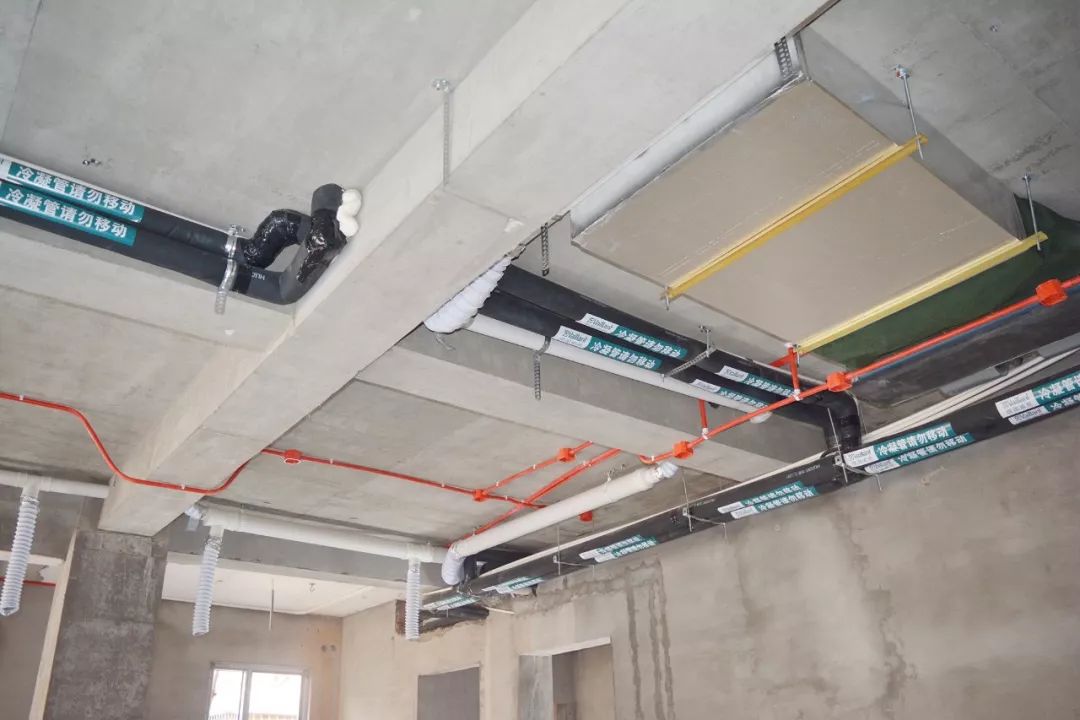

风机盘管、供回水管、冷凝水管、信号线管、风管安装完毕。


冷凝水管安装


冷凝水管需要水流方向做1:100的坡度,就近排水,须要做保温处理。保温厚度大于10mm,避免产出冷凝水;水平管道固定支架兼具在30~50cm之间,立管一般为60~80cm,避免管道下垂产生气袋;管道穿墙须安装保护套管,且保温完成无破损。

晨皓控股 金陵小区威能空气源热泵施工


风管制作安装


风机盘管所在的吊顶空间大于1立方米的场合,风机盘管需做回风箱。若出回风口在同一平面上,出风口和回风口最近边距须大于1.5m以上。


晨皓控股 威能空气源热泵施工案例


晨皓控股 威能空气源热泵施工案例

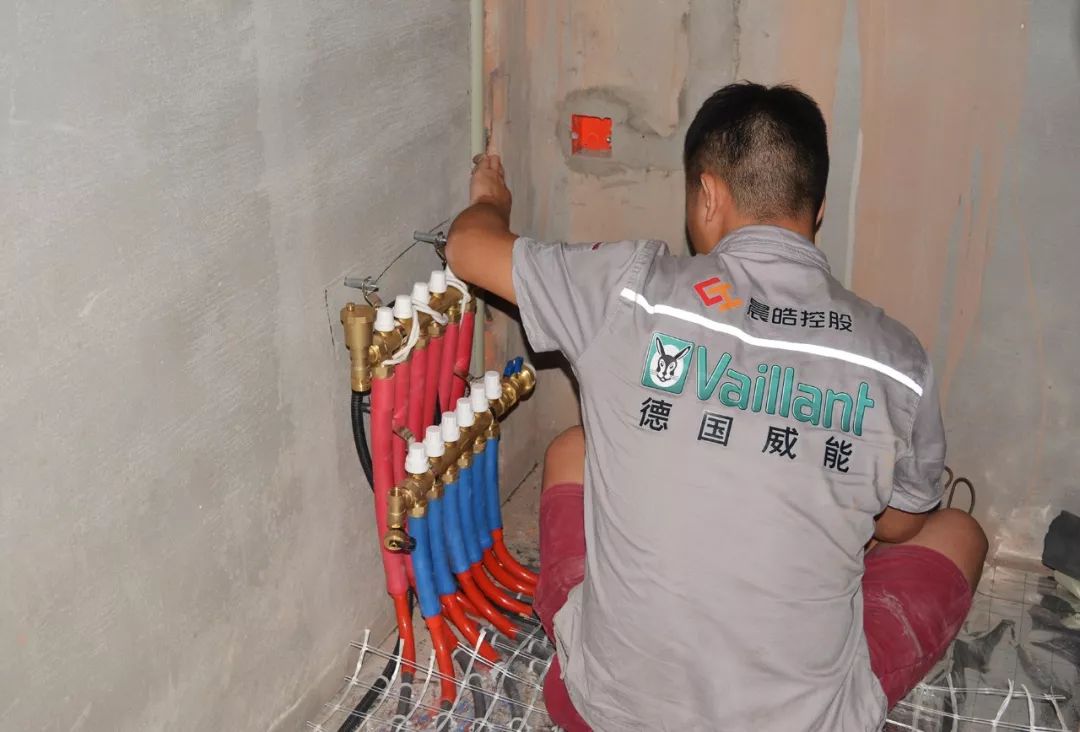

分集水器安装

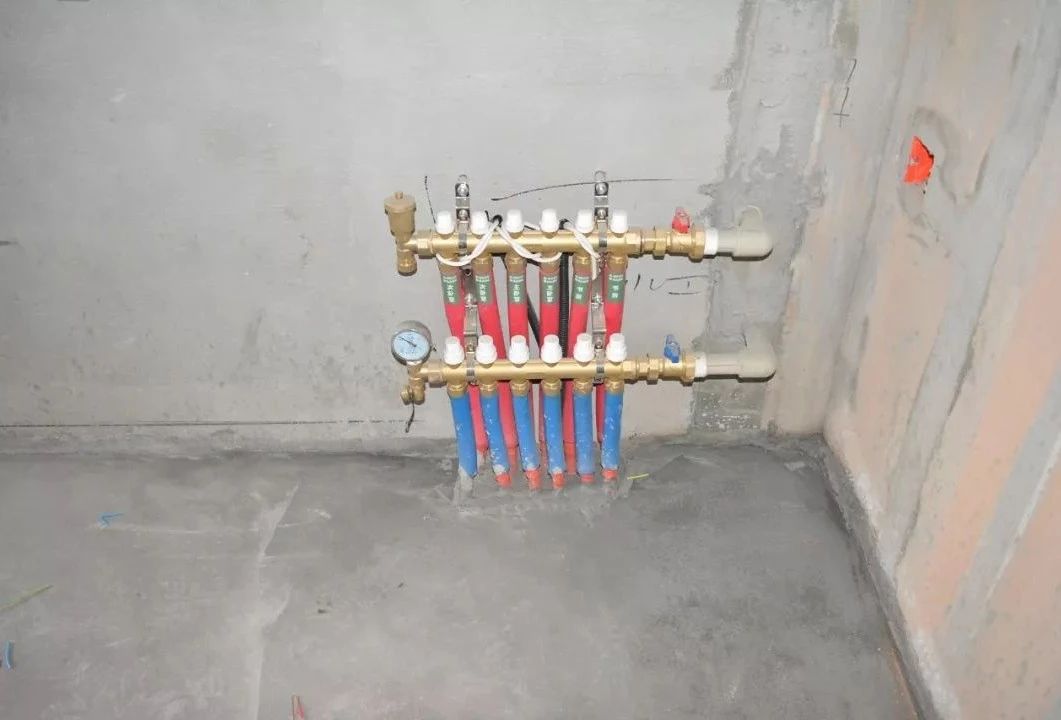

分集水器应该安装在厨房、卫生间阳台等有防水、地漏的地方;分水器排气阀顶部到原始地面60cm,安装要水平;分水器分水器两侧左右至少留10cm检修空间;安装位置保证后续维修施工方便。

晨皓控股 威能空气源热泵施工案例


晨皓控股 金陵小区威能空气源热泵施工

地暖铺设.找平


首先在需要采暖的四周铺设边界保温条,连接处应使用搭接。

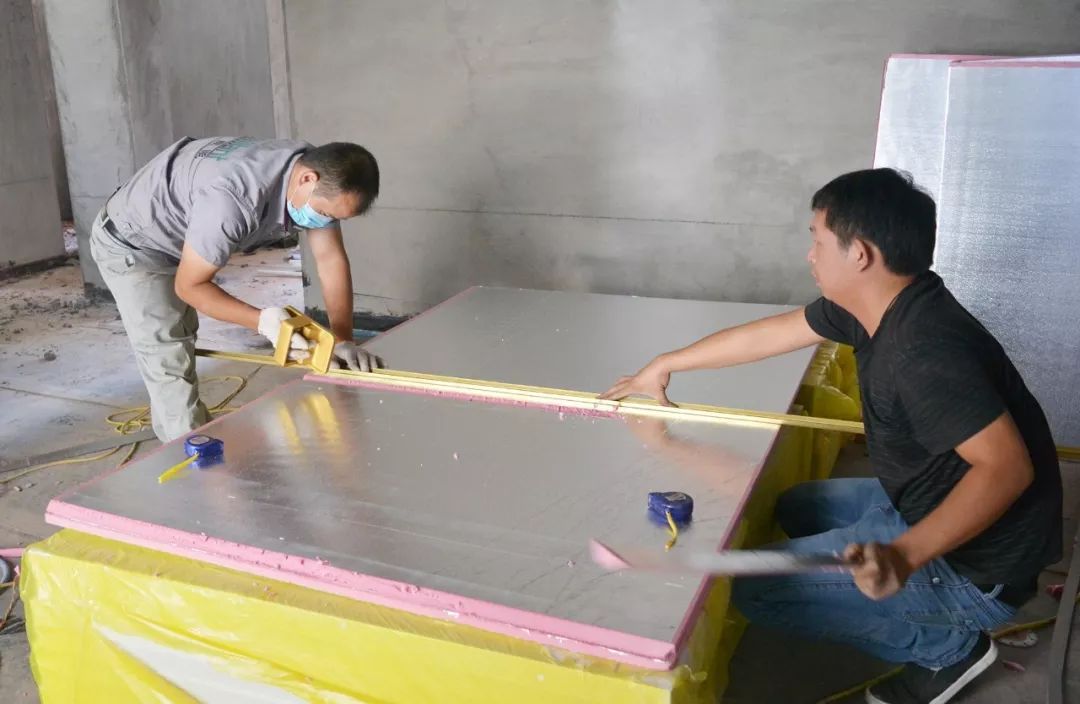

保温板铺设时整板放在四周,切割板放在中间。平整度、无明显高差。板间距紧密粘合,防止热量从缝隙中漏走。

反射膜铺设平整,没有褶皱。遮盖严密,没有漏保温板或地面现象,反射膜方格对称整齐。

晨皓控股 威能空气源热泵1280720-10

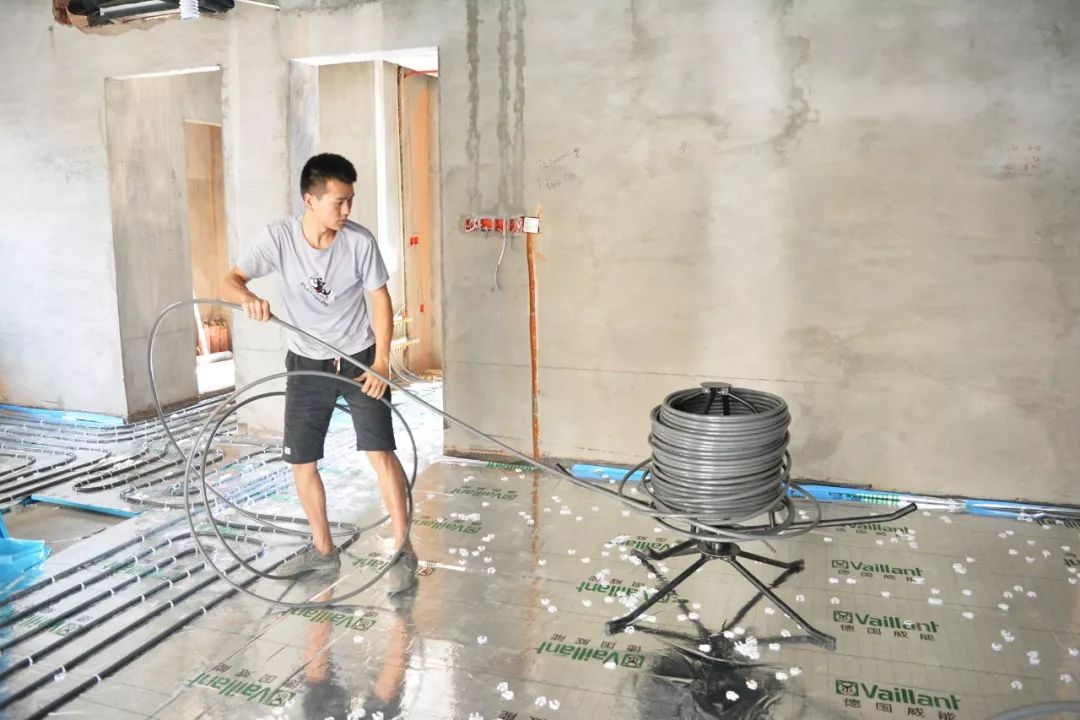

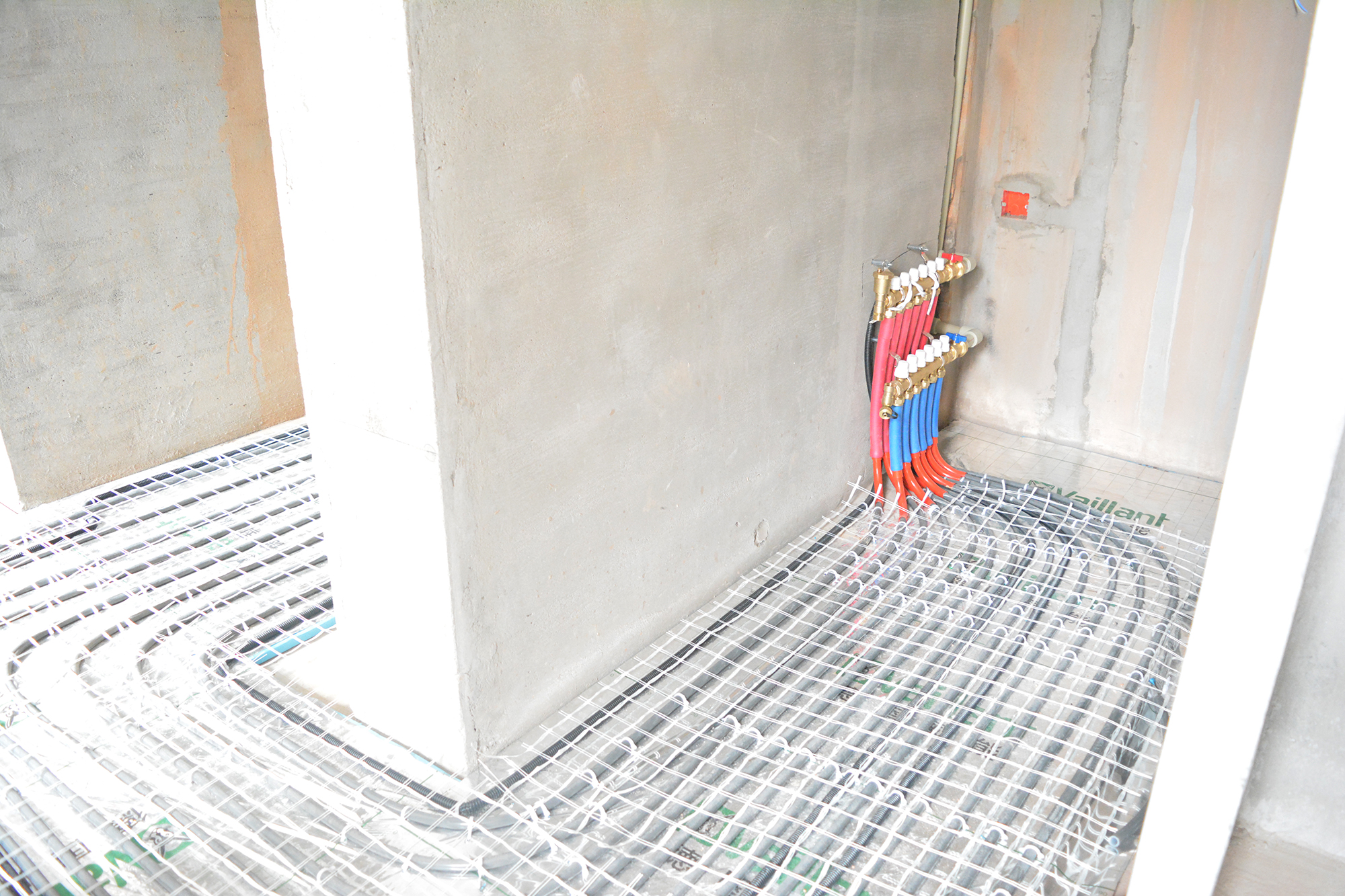

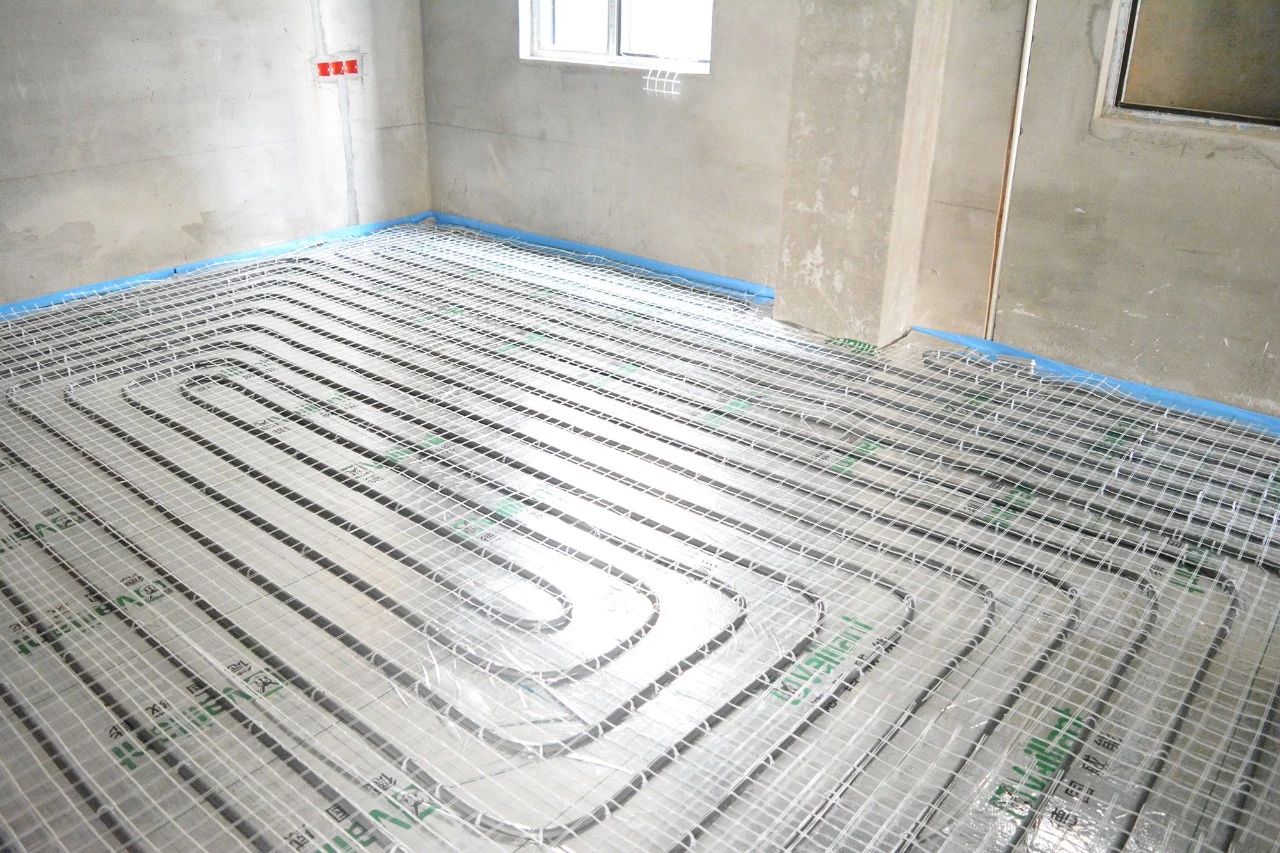

地暖管根据设计进行布管,确定管间距和管道走向。间距15~20公分。管道与墙体之间距离在10~15公分。地暖专用卡钉,卡钉笔直卡入保温层,直线距离卡钉每隔40~50公分卡一次。

硅晶网是钢丝网的升级版,环保性也比钢丝网高出了很多,比起钢丝网的金属材质,硅晶网能够永久杜绝生锈腐蚀和划伤管道的问题发生。

晨皓控股 威能空气源热泵施工案例

硅晶网便于地暖管材的安装、施工速度较快;可增强屋面的承载能力,避免地面开裂、裂纹、坍塌等不良现象的发生;地暖硅晶网同地暖回填层融和性高,热传导性增强,可促进热的均匀散热最重要的一点就是保温防裂

晨皓控股 威能空气源热泵施工案例

找平是地暖安装的较后一个步骤,也是施工的重要环节。整个屋子的水平线必须在一个高度,采用豆石混凝土和水泥沙浆将其抹平,这样在开启采暖的时候就不会出现受热不均的问题。

晨皓控股 威能空气源热泵施工案例

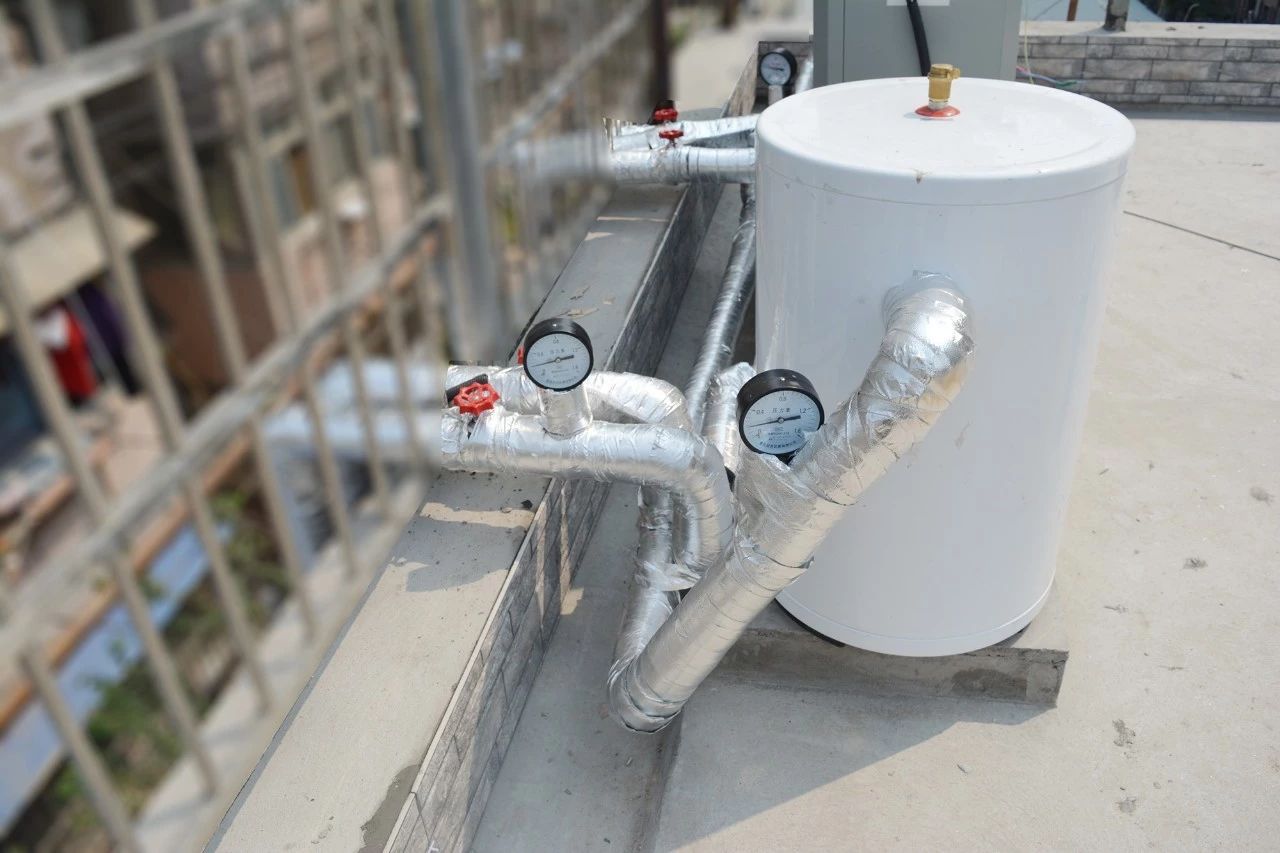

热泵主机安装

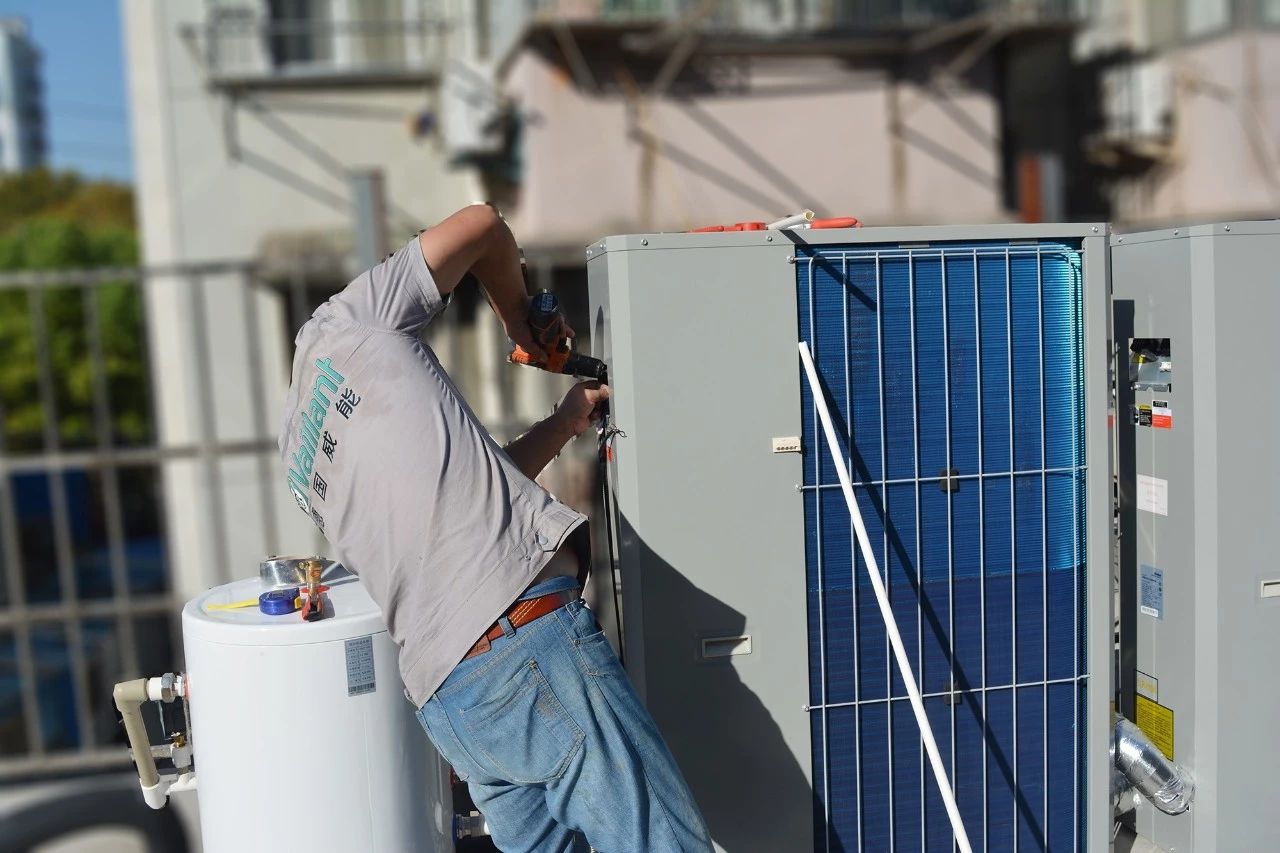

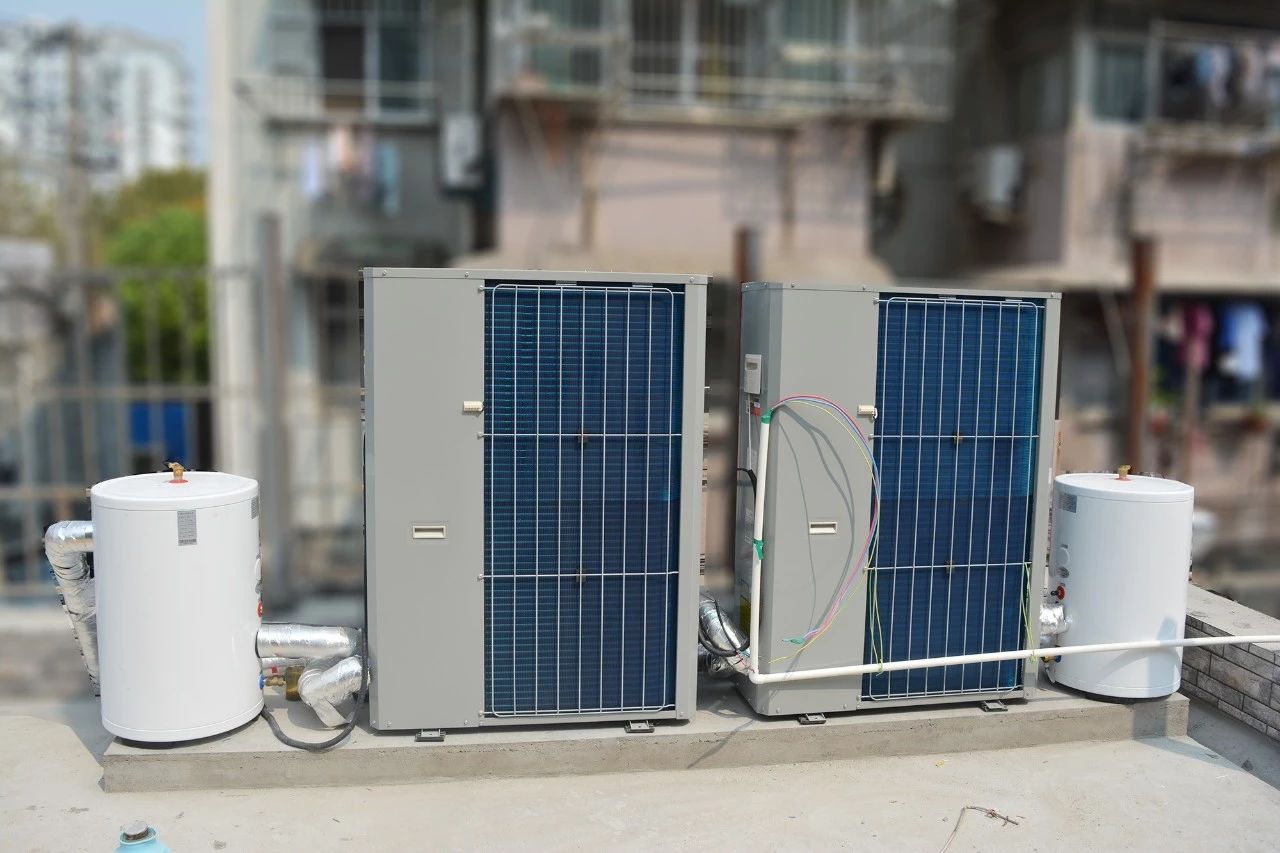

室外机安装平稳牢固,不影响设备吸排风。热泵主机须设置在有足够支撑强度的平面或支架上,主机左右侧及后方预留一定空间,前方无遮挡物,满足散热及维修要求;热泵主机的出风口尽可能避免强迎面风。热泵主机与系统最高点的最大高度差不超过20米。机组底脚与支撑面间,可安装缓冲防震垫,使用底脚螺丝将其固定。


晨皓控股 威能空气源热泵施工案例

晨皓控股 威能空气源热泵施工案例

晨皓控股 威能空气源热泵施工案例



Part 5
施工视频
